Part 1에서는 AWS의 이중화 구성과 고가용성에 대한 검증을 완료하였습니다.
본 글에서는 Azure의 구성을 완료하고, AWS와 Azure간의 VPN 연결을 통해 내부망으로 DB 복제까지 알아보도록 하겠습니다.

아래와 같은 순서로 진행할 예정이며, Azure 서비스 구성을 포함하여 주요 내용 위주로 알아보도록 하겠습니다.

[순서]

Azure 서비스 구성
VPN 구성
DNS 구성
DB 복제

1. Azure 서비스 구성

Azure 서비스는 아래와 같은 순서로 배포할 수 있습니다.

Resource Group 생성
NSG(Network Security Group) 생성
- 최소한의 보안을 위한 web-subnet에 할당할 NSG 생성
  - Inbound Open : 22, 3306, 8080
Virtual Network 생성
- IP : 192.168.0.0/16
- Subnet 생성
  - web-subnet : 192.168.2.0/24
  - db-private-subnet : 192.168.1.128/26
  - ApplicationGatewaySubnet : 192.168.4.0/24
  - dns-resolver-in : 192.168.1.64/28
  - dns-resolver-out : 192.168.1.80/28
  - AzureBastionSubnet : 192.168.1.0/26 (Bastion 생성시에 같이 생성됨)
  - GatewaySubnet : 192.168.0.0/24(VPN Gateway 생성시에 같이 생성됨)
Bastion 생성
- VPN 구성전에 WEB 서버용 VM과 Mysql에 접속하기 위한 용도
Virtual Machine 2개 생성
- WEB 서버로 AWS EC2(Part 1)에서 만든것과 동일하게 구성
Mysql Flexible Server 생성
- 반드시 프라이빗 엑세스(VNet 통합)로 만들어야함
Application Gateway 생성
- Tier : Standard V2 / WAF 기능은 필요없음.
- Backend Pool : 생성한 VM 2대 연결
- Backend Setting : 8080
- Listner : 80
- Rule : 위 생성한 Backend Pool, Backend Setting, Listner 선택

여기까지 Azure 서비스 구성을 완료하면 Application Gateway의 Public IP:8080을 호출하면 다음과 같은 페이지를 확인 할 수 있습니다.

추가로 AWS와 동일한 도메인으로 호출하기 위해 Azure DNS를 구성하고 설절하면 도메인명으로 호출이 가능합니다.(Part 3에서 서비스 장애에 따른 DNS전환시에 함께 구성할 예정입니다.)

2. VPN 구성

AWS와 Azure간의 VPN을 구성하고 연결하기 위해서는 두 CSP 모두 생성하고 연결하는 작업이 필요하며 아래 순서대로 CSP를 번갈아 가면서 작업을 수행해야 합니다.

Azure 가상 네트워크 게이트웨이
- 게이트웨이 유형 : VPN
- SKU : VPNGw2AZ
- 세대 : Generation2
- 가상네트워크 : 생성한 Vnet
  - Subnet은 자동으로 생성됨
- active-active 모드 : 사용 안 함
AWS 고객 게이트웨이
- IP주소 : Azure 가상 네트워크 게이트웨이의 공용 IP(Public IP)
- 선택사항은 미입력
AWS 가상 프라이빗 게이트웨이
- ASN : Amazon 기본 ASN
AWS Site-to-Site VPN
- 라우팅 옵션 : 정적
  - Azure의 VNet(Virtual Network) 대역(여기서는 192.168.0.0//16)
- 터널1, 터널2 미입력해도 자동으로 생성됨
- 생성 후 "구성 다운로드" 후 "Tunnnel의 공인 IP", "PSK(Pre-Shared Key)"를 확인
Azure 로컬 네트워크 게이트웨이
- IP 주소 : 위에서 확인한 AWS VPN Tunnel의 공인 IP
- 주소 공간 : AWS VPC의 IP 대역(여기서는 10.20.0.0/16)
Azure 연결
- 연결 형식 : 사이트 간(IPsec)
- 인증 방법 : 공유 키(위에서 확인한 PSK 입력)
- 그 외는 기본값으로 유지
AWS 라우팅 전파
- AWS의 VPC 내에 연결된 라우터에 라우팅 전파 편집에서 전파를 "활성화"로 수정
연결 상태 확인
- AWS : Azure측에 한개의 터널만 연결하여 Tunnel 1에 대해서 상태 "위로(up)"으로 정상 확인

Azure : 상태 : 연결됨으로 확인

Ping 테스트
- 대상 자원 AWS EC2 WEB 01(10.20.128.250) / Azure VM WEB 02(192.168.2.6)
- AWS EC2 -> Azure VM Ping 테스트 정상 확인
- Azure VM -> AWS EC2 Ping 테스트 정상 확인

3. DNS 구성

IP만 사용하게 되면 VPN연결이 된 시점에서 추가적으로 할 필요는 없는 사항일 수 있습니다.
하지만, Mysql Replication 프로시저를 사용할 때 Azure Mysql DNS에 대한 질의가 불가능한 문제가 있어 해당 구성도 추가로 진행합니다.

AWS와 Azure 두 CSP 모두 DNS Resolver를 구성합니다.

Azure - DNS Private Resolver(DNS 프라이빗 확인자) 구성

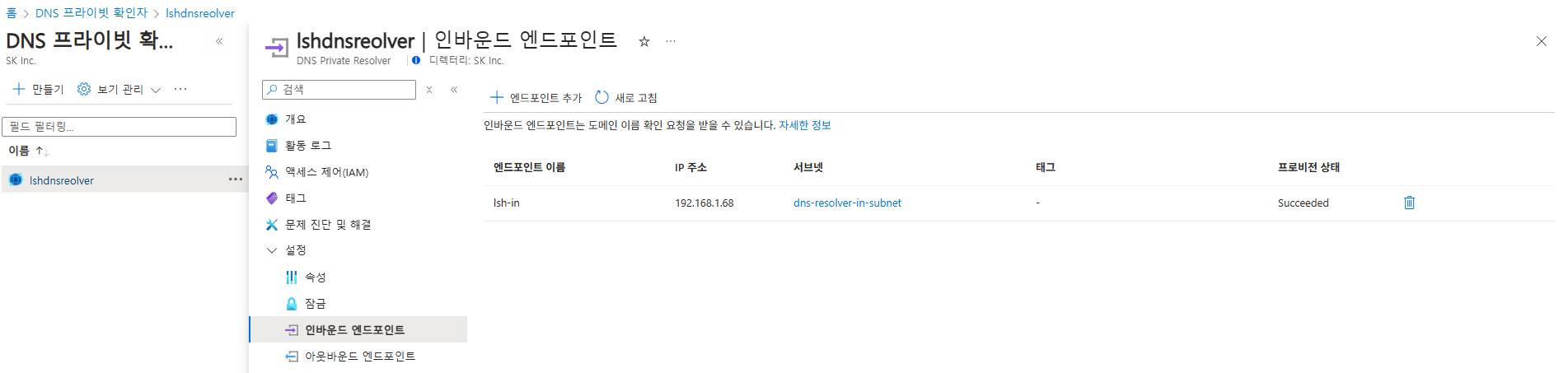

인바운드 엔드포인트 구성
- 위에서 생성한 Subnet을 사용(dns-resolver-in : 192.168.1.64/28)
- 정적으로 192.168.1.68 지정(임의로 지정)

아웃바운드 엔드포인트 구성
- 위에서 생성한 Subnet을 사용(dns-resolver-out : 192.168.1.80/28)

규칙은 지정하지 않습니다.

AWS - Route53 - 확인자 - 인바운드/아웃바운드 엔드포인트, 규칙 구성

인바운드 엔드포인트 구성
- VPC 중 Private Subnet 2개 선택

아웃바운드 엔드포인트 구성
- VPC 중 Private Subnet 2개 선택

규칙 구성
- 규칙 유형(전달)
- 도메인 이름(privatelink.mysql.database.azure.com)
- VPC(사용중인 VPC)
- 아웃바운드 엔드포인트(위에서 생성한 아웃바운드 엔드포인트)
  - 대상 IP 주소 : Azure DNS Resolver에서 생성한 인바운드 엔드포인트 IP

해당 구성이 정상적으로 완료되면 Azure에서 생성한 Mysql의 서버이름으로 nslookup을 할 때 정상적으로 되는 것을 확인 할 수 있습니다.

[적용 전]

[적용 후]

4. DB 복제

설치형 DB가 아니기 때문에 Parameter 수정은 각 CSP 콘솔에서 수행해야하며, 적용을 위해 재부팅이 필요한 경우도 있습니다.
순서는 아래와 같이 설정하고 복제를 확인할 수 있습니다.

Master : 원본 -> AWS RDS
Slave : 복제할 대상 -> Azure Mysql

Master : 복제용 계정 생성 및 권한 부여
Master : bin log 파일명, Position 값 확인
Slave : Replication 세팅 및 시작

1. Master : 복제용 계정 생성 및 권한 부여

CREATE USER 'repl_user'@'%' IDENTIFIED WITH mysql_native_password BY 'Password!234';

GRANT REPLICATION CLIENT, REPLICATION SLAVE ON *.* TO 'repl_user'@'%';

2. Master : bin log 파일명, Position 값 확인

show master status;

File, Position에 값을 확인해두며, 다음 단계 Slave에서 Replication 설정시에 필요합니다.

3, Slave : Replication 세팅 및 시작

CALL mysql.az_replication_change_master('lshdb-instance-1.chexnsxtdiva.us-east-1.rds.amazonaws.com','repl_user','Password!234',3306,'mysql-bin-changelog.000003', 889,' ' );

CALL mysql.az_replication_start;

4. 복제 확인

show slave status\G;

명령어 확인시 아래와 같은 결과를 확인 할 수 있으며, 중요한 부분은 아래 두 개 입니다.

Slave_IO_Running: Yes
Slave_SQL_Running: Yes

두 개의 값이 모두 Yes로 되어있어야합니다.

*************************** 1. row ***************************
               Slave_IO_State: Waiting for source to send event
                  Master_Host: lshdb-instance-1.chexnsxtdiva.us-east-1.rds.amazonaws.com
                  Master_User: repl_user
                  Master_Port: 3306
                Connect_Retry: 60
              Master_Log_File: mysql-bin-changelog.000003
          Read_Master_Log_Pos: 889
               Relay_Log_File: relay_bin.000002
                Relay_Log_Pos: 336
        Relay_Master_Log_File: mysql-bin-changelog.000003
             Slave_IO_Running: Yes
            Slave_SQL_Running: Yes
              Replicate_Do_DB:
          Replicate_Ignore_DB:
           Replicate_Do_Table:
       Replicate_Ignore_Table:
      Replicate_Wild_Do_Table:
  Replicate_Wild_Ignore_Table: mysql.%,information_schema.%,performance_schema.%,sys.%
                   Last_Errno: 0
                   Last_Error:
                 Skip_Counter: 0
          Exec_Master_Log_Pos: 889
              Relay_Log_Space: 540
              Until_Condition: None
               Until_Log_File:
                Until_Log_Pos: 0
           Master_SSL_Allowed: No
           Master_SSL_CA_File: /app/work/primary_ca.pem
           Master_SSL_CA_Path:
              Master_SSL_Cert:
            Master_SSL_Cipher:
               Master_SSL_Key:
        Seconds_Behind_Master: 0
Master_SSL_Verify_Server_Cert: No
                Last_IO_Errno: 0
                Last_IO_Error:
               Last_SQL_Errno: 0
               Last_SQL_Error:
  Replicate_Ignore_Server_Ids:
             Master_Server_Id: 676896162
                  Master_UUID: ae943007-b375-3ecb-b641-667173a91242
             Master_Info_File: mysql.slave_master_info
                    SQL_Delay: 0
          SQL_Remaining_Delay: NULL
      Slave_SQL_Running_State: Replica has read all relay log; waiting for more updates
           Master_Retry_Count: 86400
                  Master_Bind:
      Last_IO_Error_Timestamp:
     Last_SQL_Error_Timestamp:
               Master_SSL_Crl:
           Master_SSL_Crlpath:
           Retrieved_Gtid_Set:
            Executed_Gtid_Set:
                Auto_Position: 0
         Replicate_Rewrite_DB:
                 Channel_Name:
           Master_TLS_Version:
       Master_public_key_path:
        Get_master_public_key: 0
            Network_Namespace:
1 row in set, 1 warning (0.00 sec)

ERROR:
No query specified

복제 테스트

Master에서 데이터 삽입 후 Slave에 동일하게 되어있는지 확인

[Master에 값 삽입 전 Master 테이블 조회 / Slave도 동일]

[Master에 값 삽입 후 Master 테이블 조회]

[Master에 값 삽입 후 Slave 테이블 조회]

결론

VPN(또는 DX)를 구성하게 될때 PaaS 서비스 또는 On-Premise의 서비스의 통신 여부를 상세히 체크해야 함.
AWS는 VPN 구성시 터널을 기본 2개 제공, 한개만 사용할 수 있음
타 CSP에서 제공하는 Managed 서비스(Ex PaaS)는 설정, 명령어 등 차이가 존재함.
- N/W 또한 차이가 존재.
  - AWS RDS는 Private하게 사용하고자 할 경우 특별히 선택하거나 추가 구성할것이 없음
  - Azure Mysql은 Private Endpoint 사용시에 DNS로 사용 불가능하며, 일부 사용에 제한이 있어 Vnet Integration으로 사용해야함
